現場試験施工(静岡県浜松市)

静岡県浜松市にてレジェンドパイプ工法の実用化に向け試験施工を行いました。

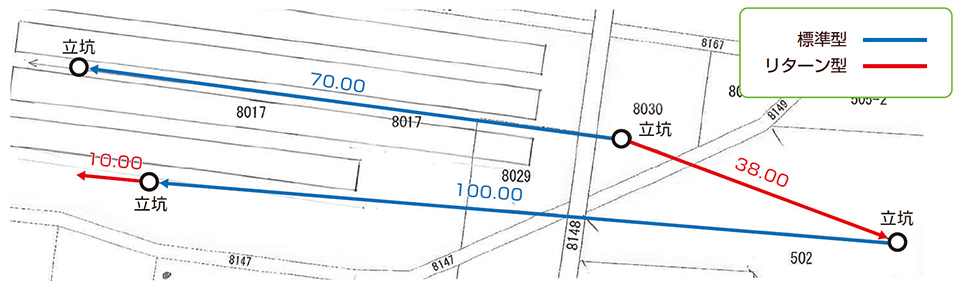

試験施工平面図

試験施工平面図

リターン型掘進機

38mのスパンをリターン型掘進機で推進し、到達立坑よりカッターヘッド格納状況を確認しました。

リターン型掘進機
リターン型掘進機

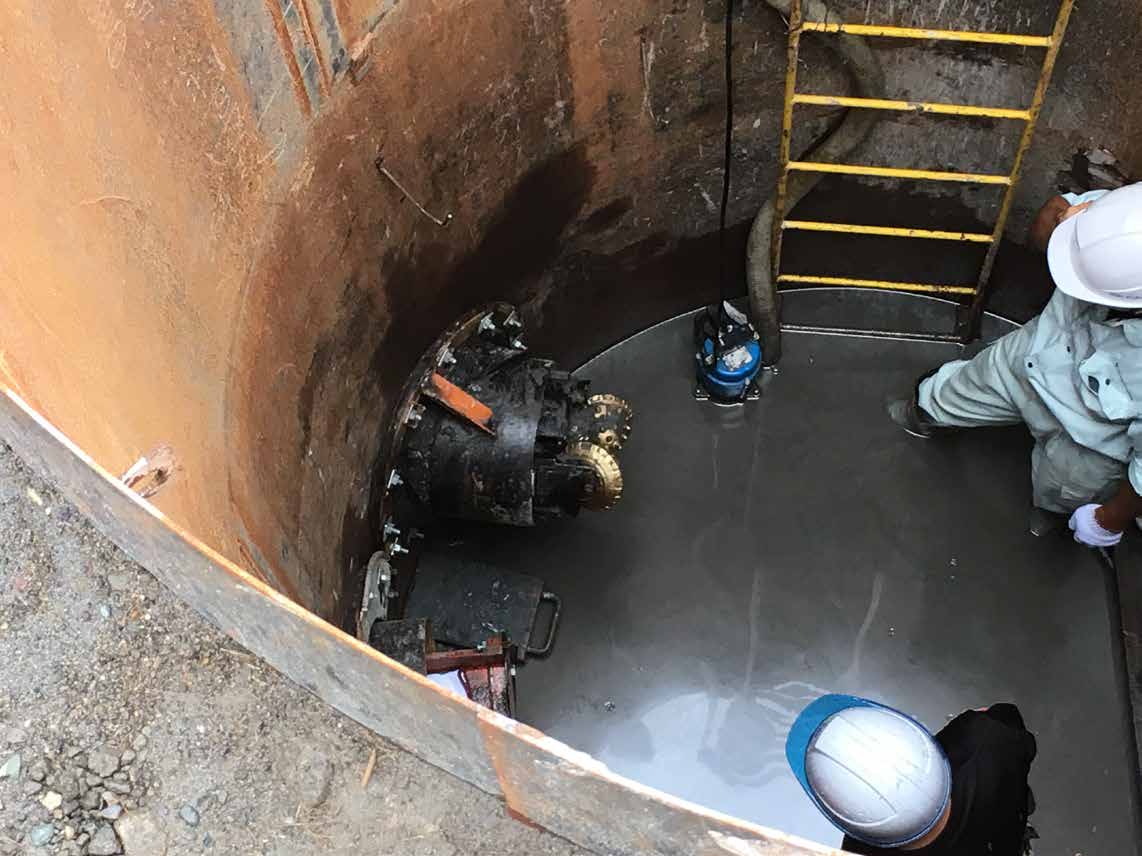

カッターヘッド格納状況
カッターヘッド格納状況

ドレン管挿入及び鋼管引抜

最長100mのスパンにて推進工法で敷設した鋼管内にドレン管を挿入し、その後鋼管の引抜きを行いました。
鋼管の引抜きは専用の治具を使用し、治具に装着した鋼棒をジャッキで引っ張ります。

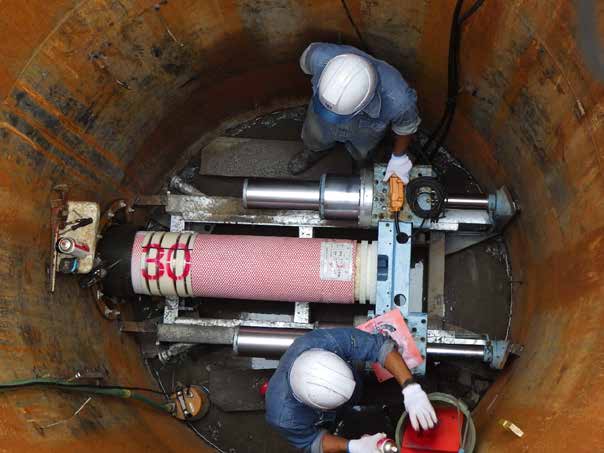

ドレン管挿入状況
ドレン管挿入状況

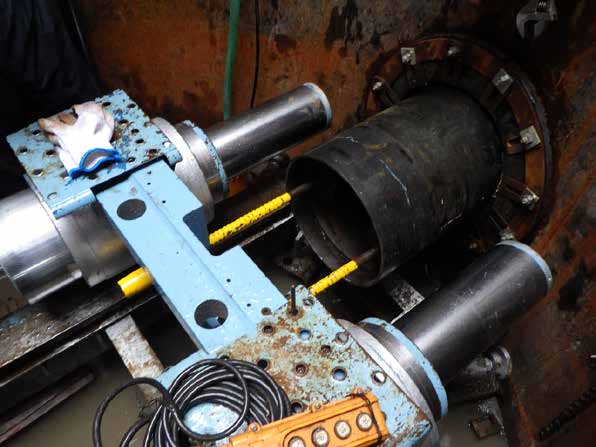

鋼管引抜治具
鋼管引抜治具

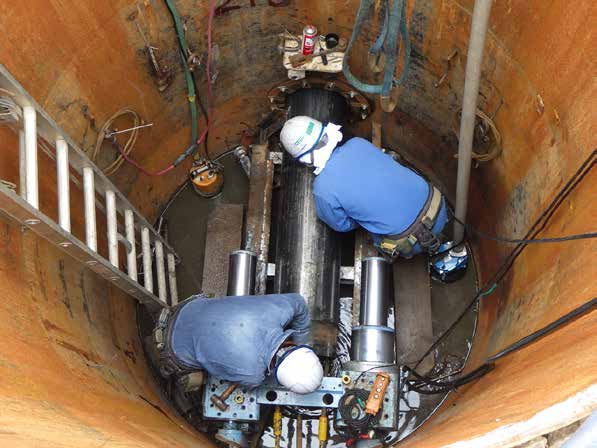

鋼管引抜状況
鋼管引抜状況
